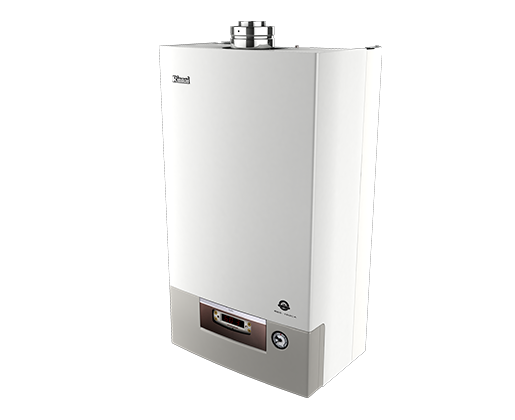

睿恒系列 壁挂炉RBS-35UCA



睿恒系列 壁挂炉RBS-35UCA

不间断连续保温控制方式,更节能、寿命更长

可外接房间温度控制器,分区控制

生活热水±1℃恒温控制

微火苗燃烧技术,夏天洗浴水温不烫

板式换热器,换热更高效

技术参数

产品编号 :RBS-35UCA
温度控制方式 :温度设定+比例燃烧方式
外形尺寸(mm) :H700×W400×D300
燃气种类 :天然气12T
热效率(能效等级) :>88%(二级)
最小额定供暖热负荷(kW(kcal/h)) :7.4
最小额定热水热负荷(kW(kcal/h)) :3.9
最小额定供暖热输出(kW(kcal/h)) :6.5
供暖循环形式 :密闭式
额定产热水能力(Δt=25℃)(kg/min) :20.2
热水最低启动水量(L/min) :2.4(0.1kgf/cm²)
额定电源 :AC200V/50HZ
燃气接口 :天然气T:R3/4″
冷水及热水接口 :R3/4″
循环水泵扬程(m) :6
安全装置 :一氧化碳超标防止装置;过热保护装置;防沸腾保护装置;安全燃烧;自动防冻保护;防雷击;供暖系统自动给排气;系统过压自动泄压保护
产品型号 :L1GB42-35UCA
热交换形式及点火方式 :瞬间热交换及连续脉冲点火
安装形式 :室内壁挂式(强制给排气FF)
净重(包装后)(kg) :34(37.5)
额定燃气压力(kPa) :天然气T:2
最大额定供暖热负荷(kW(kcal/h)) :42
最大额定热水热负荷(kW(kcal/h)) :42
最大额定供暖热输出(kW(kcal/h)) :34.8
供暖循环压力(MPa) :0.1~0.3(1~3kgf/cm²)
供暖-温度设定范围(℃) :Lo,40,45,50,55,60,65,70,75,80,85 共11档
额定产热水能力(Δt=30℃)(kg/min) :16.8
热水温度设定范围(℃) :35,36,37,38,39,40,41,42,43,44,45,46,47,50,55,60 共16档
额定电功率(W) :140
供暖及回水接口 :R3/4″
膨胀水箱容积(L) :10
给排气管直径(mm) :同轴管Φ80/Φ120(最长3米2弯)

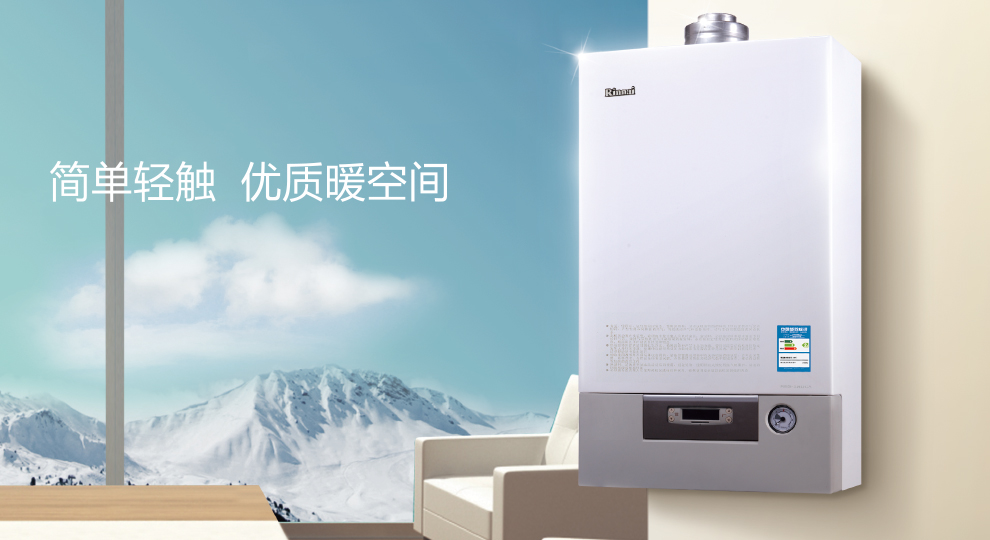

简单轻触 优质暖空间

智能技术 温暖生活
温度控制 我们做得更好
安全 我们做得更多

不间断连续保温控制方式,更节能

普通壁挂炉供暖时,达到设定温度后采暖炉即停止工作,温度降到一定程度后再次启动加热。林内壁挂炉采用了不间断连续保温控制方式,达到设定温度后自动采用小火不间断保温,大大增加了产品的使用寿命,更节能。



多档供暖及热水温度设定

供暖温度Lo,40℃-85℃,11档的温度设定
热水温度从35℃-60℃,16档的出水温度设定

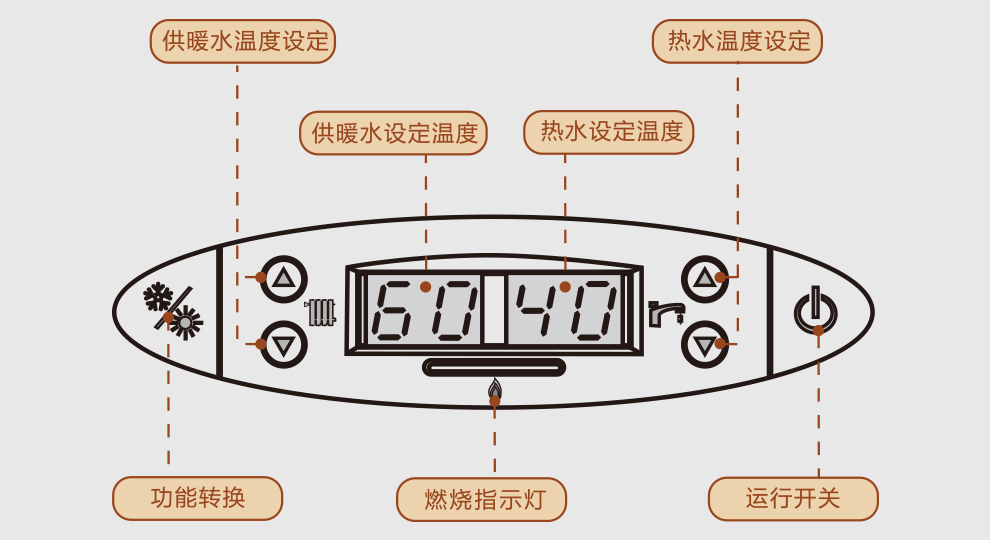

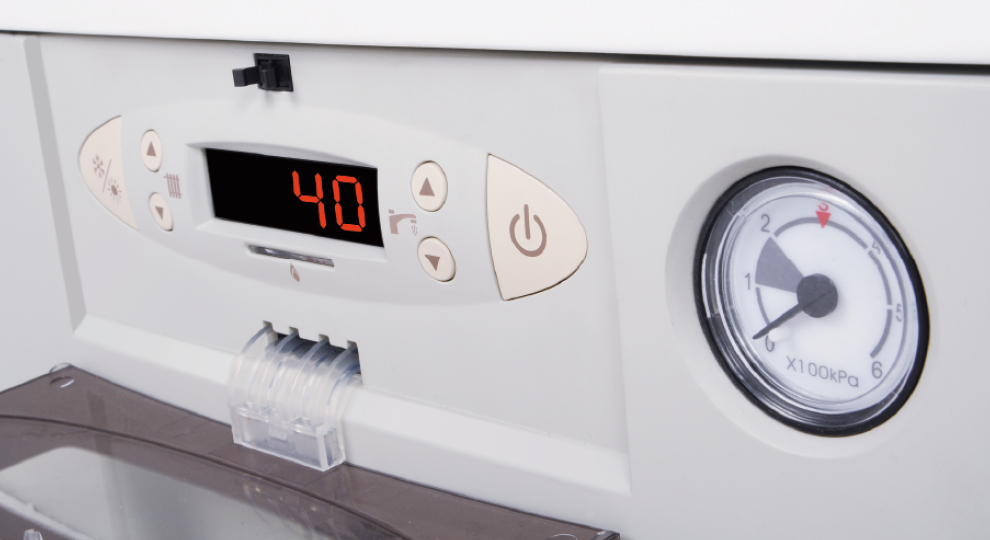

轻触式控制面板

本体控制方式,以轻触式按键连续进行热水及供暖温度的设定,液晶显示生活热水及供暖出水温度

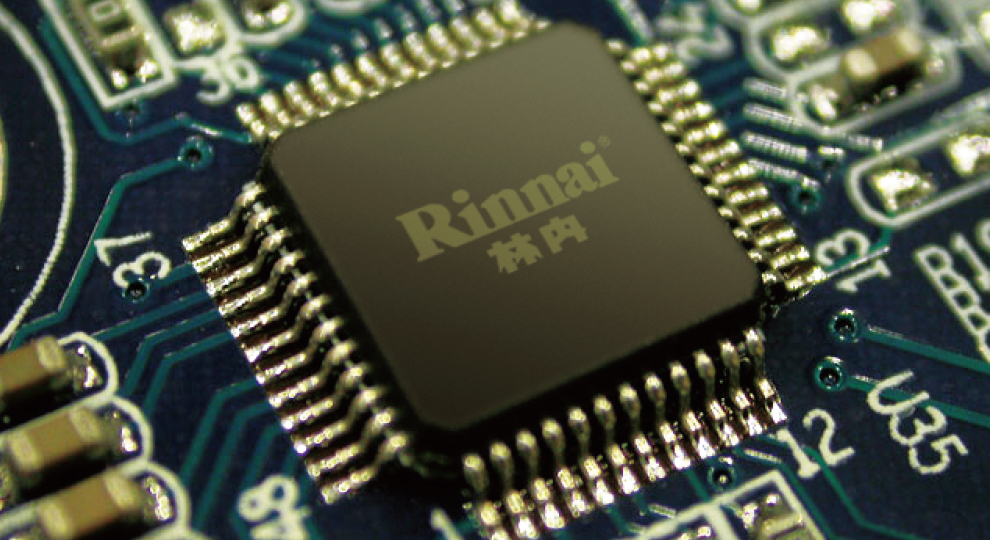

微电脑比例阀控制

瞬间演算出所需的燃气量,控制燃气的供给。同时还控制鼓风机转速,准确调整燃烧所需空气量,即使在燃气压力变化时也能得到完全燃烧,从最大燃烧到最小燃烧状态,都能保证高热效率。具有火力切换能力,更大范围调整燃烧区间,实现节能化燃烧。

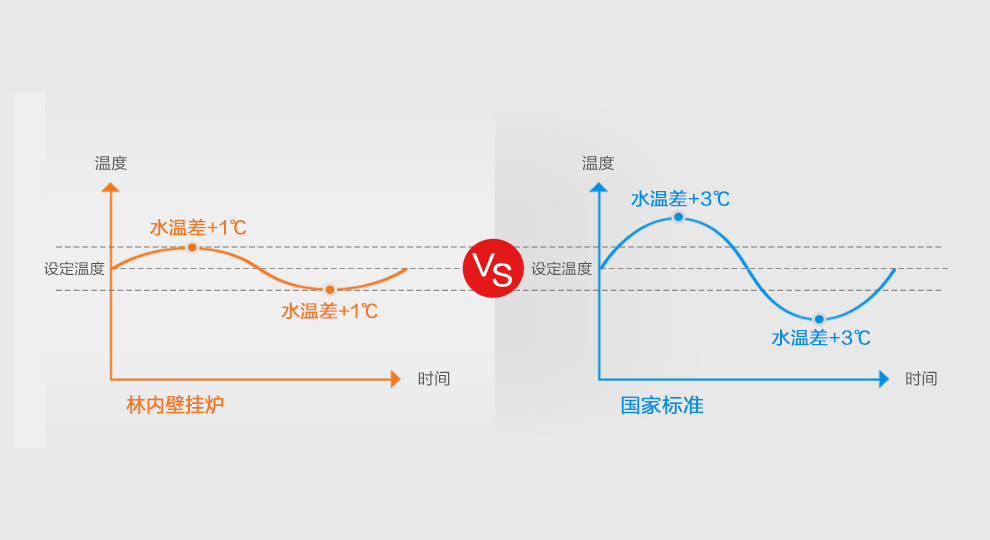

生活热水±1℃恒温技术

壁挂炉受到水压、气压影响,水温容易造成忽冷忽热。林内壁挂炉采用先进的恒温系统,燃气比例阀对燃气进行控制,自水装对水量进行控制,可以快速实现恒定水温,将波动范围控制在±1℃,洗浴更舒适。

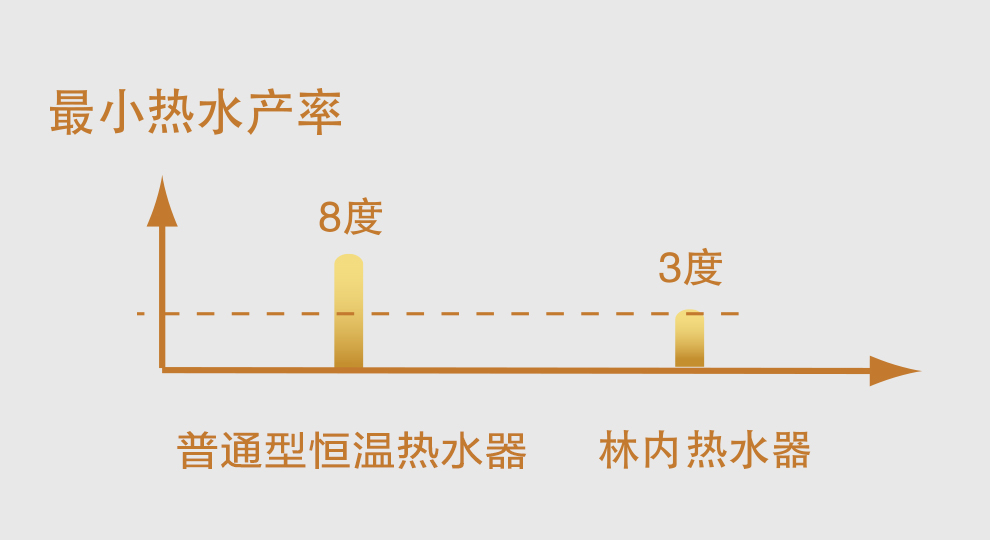

微火苗技术

在南方地区或者使用顶楼水箱的用户,夏天自来水温度较高。开启壁挂炉水温会很烫,而不开壁挂炉水温就凉。林内壁挂炉采用了微火苗技术,温水可低至3度,解决了夏天出水温度烫的行业难题。

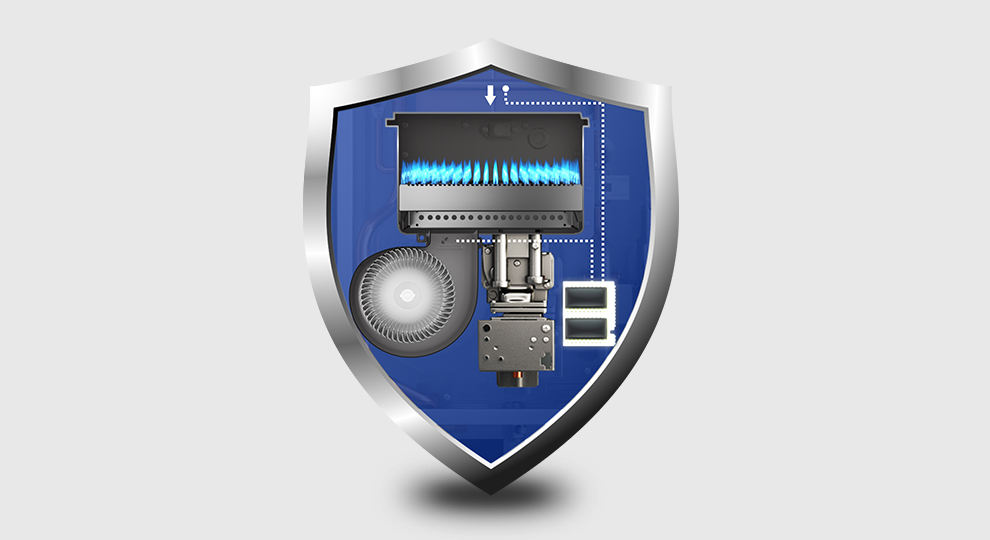

一氧化碳超标防止装置

大部分安全事故的原因是一氧化碳超标,而其主要原因是燃烧不充分。林内采用一氧化碳超标防止装置,壁挂炉会自动调整风机转速, 调整供氧量,确保燃烧充分,始终将一氧化碳控制在安全范围内,无需报警器。(发明专利号:ZL 200510104804.7)



47度安全锁功能

用户洗浴过程中,为防止误操作引发烫伤。林内壁挂炉特设定了47度安全锁功能,用水过程中设定温度在35℃-47℃之间任意调节,需要高于47℃的水时,必须关闭水阀才能调节,防止意外烫伤。

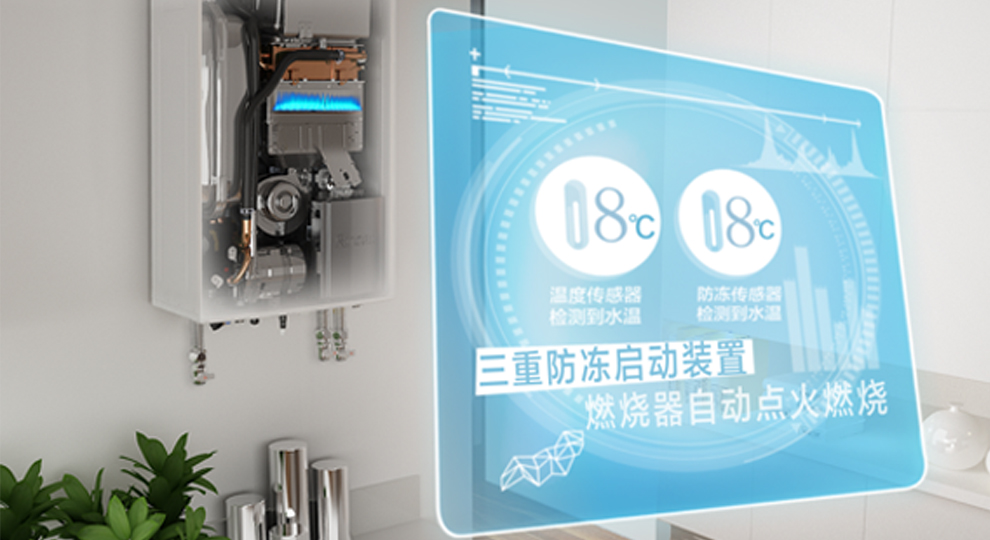

三重防冻装置

冬季,壁挂炉容易冻裂,损伤内部零件。林内壁挂炉在通电状态下,三重防冻保护壁挂炉,全面保护壁挂炉零件,让壁挂炉在冬天也能正常运行。


安装示意图

型号:RBS-35UCA
单位:mm
